Caractérisation de la taille des grains dans les alliages d’aluminium

Dans cet exemple, le système Clemex Vision est appliqué pour caractériser la taille du grain de l’aluminium anodisé à l’aide d’une lumière polarisée.

Image 1. La microstructure de l’aluminium anodisé est visualisée avec un grossissement de 50X. Certaines opérations de couleur sont nécessaires pour éliminer les divisions internes sombres du grain et pour mettre en évidence les limites du grain.

Image 2. Les limites des grains sont déterminées après un ensemble d’opérations binaires. Dans l’image ci-dessus, les contours du grain se superposent à l’image d’origine. Les mesures sont effectuées sur des grains solides.

BUT

Démontrer la capacité du système d’analyse d’image Clemex Vision à distinguer tous les grains dans le champ de vision et de mesurer la taille des grains. Les méthodes et opérations utilisées sont abordées dans le rapport lié au bas de cette page (cliquez sur le lien Télécharger le PDF ci-dessous).

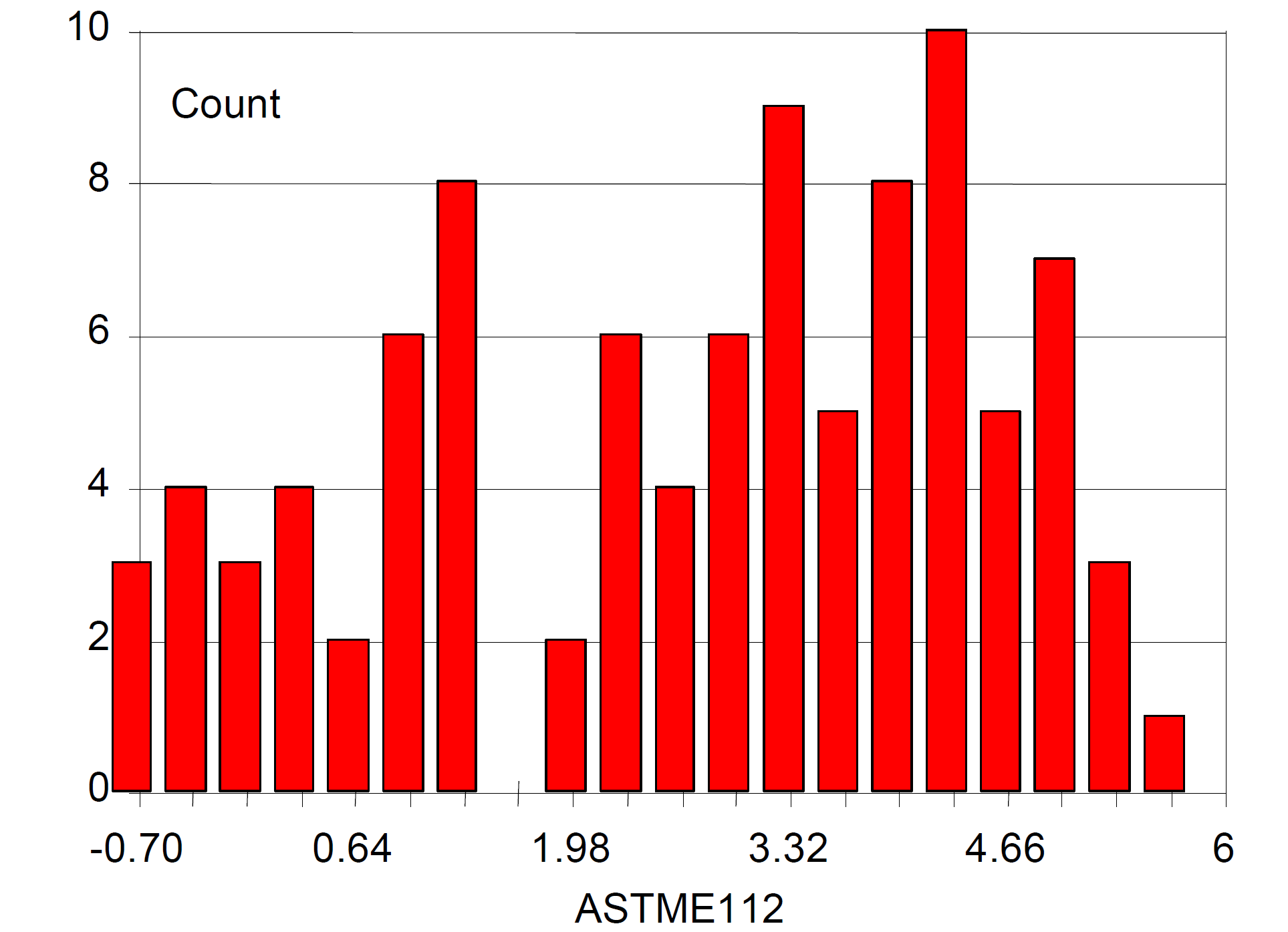

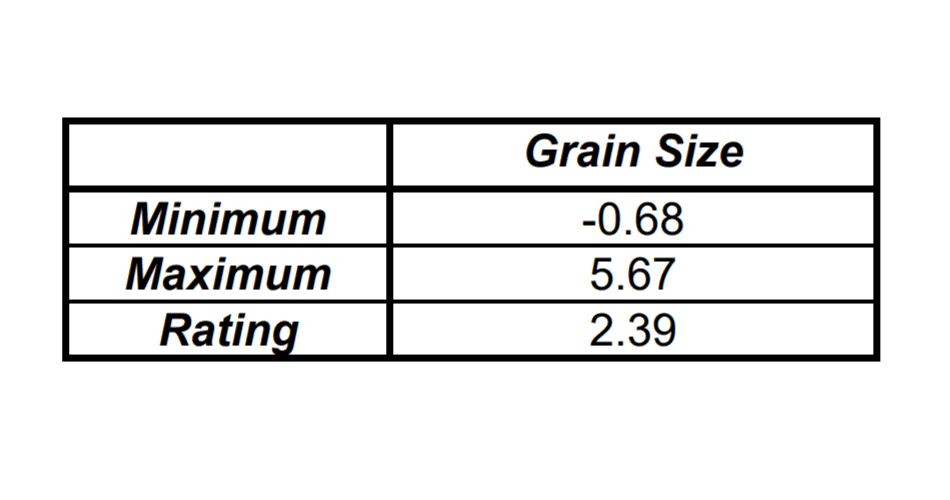

RÉSULTATS
