Caractérisation du revêtement et d’Inconel

Six échantillons d’Inconel avec différents revêtements ont été soumis à l’analyse. Clemex Vision a été utilisé pour mesurer l’épaisseur et la porosité de la couche des échantillons.

Image 1. Image type du revêtement analysé, comme observé avec un grossissement de 100X (0,9810 µm/pixel).

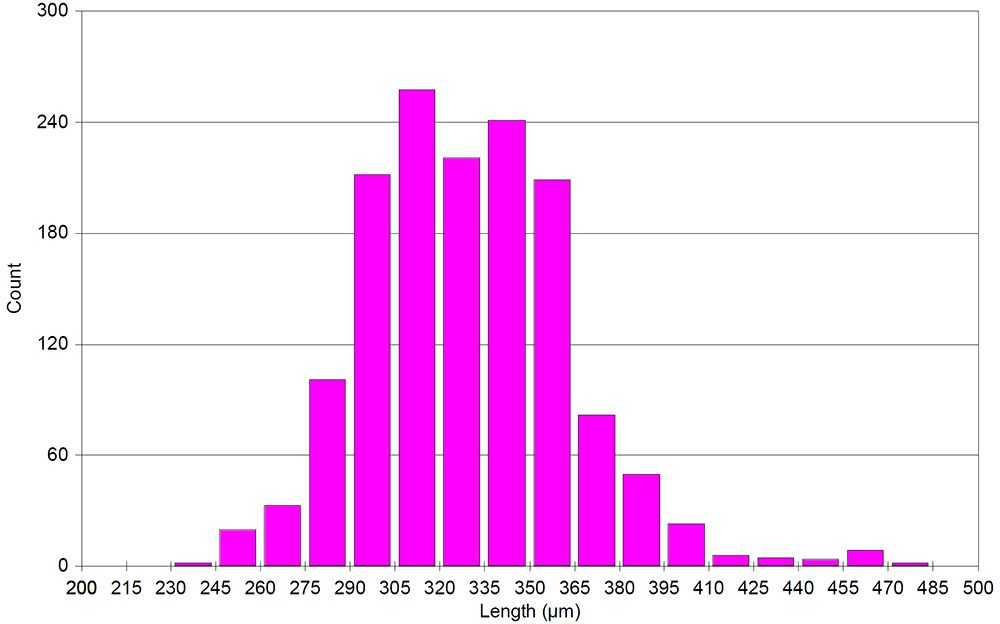

Image 2. Une mesure multiple de l’épaisseur du revêtement est envisagée afin de caractériser la couche de manière adéquate.

Image 3. Les pores sont détectés (vert) et leur surface est mesurée. La surface des pores est comparée à la surface totale du revêtement pour obtenir la porosité.

BUT

Démontrer la capacité du logiciel d’analyse d’image Clemex Vision à effectuer les analyses suivantes :

  • Épaisseur moyenne des revêtements
  • Distribution des composants des revêtements
  • Distribution des particules des revêtements
  • Pourcentage de porosité des revêtements
  • Distribution de la longueur des oxydes (globulaire ou filon) dans le substrat
  • Épaisseur de l’espace sur l’interface de liaison/substrat
  • Épaisseur de l’espace sur l’interface de liaison/liaison

RÉSULTATS

L’analyse de la distribution de la longueur des oxydes exigeait que seul l’Inconel soit visible dans le champ de vision. L’agrandissement utilisé était 100X (0,9810 µm/pixel). Ceci était suffisant pour détecter des objets aussi fins que 1 ou 2 microns. Une instruction Chord Size a été utilisée pour exclure les petits objets qui ne doivent pas être pris en compte dans l’analyse.
