ULTRARAPID
INCLUSION RATING



Clemex CIR helps quality control laboratories vastly improve their productivity by analyzing inclusions in steel with impressive speed, accuracy and repeatability. Very simple to operate, the inclusion rating software will allow you to reduce analysis time to less than 3 minutes for a 160 mm2 area with minimal user intervention.

ENHANCED REVIEWING CAPABILITIES

Improve your decision-making process by gaining insights into your data. With the latest version of Clemex CIR you can sort, filter and export measurements of each inclusion, thus obtaining meaningful details about your sample.



TYPES OF ANALYSIS

Our automated image analysis system is designed to detect the following inclusions and rate them according to most recognized standards: sulfides, aluminates, silicates, globular oxides, single globulars, borides, carbides, nitrides, and carbonitrides.



ASTM E45 Méthodes A, C, D, E
Méthodes d’essai normalisées pour déterminer la teneur en inclusions de l’acier

ISO 4967 Méthodes A, B
Acier – Détermination de la teneur en inclusions non métalliques dans l’acier – Méthode micrographique utilisant des diagrammes standard

DIN 50602 Méthodes M, K
Méthodes d’essai métallographiques : Examen microscopique des aciers fins pour déterminer de la teneur en inclusions non métalliques

JIS G 0555
Méthode d’essai microscopique pour déterminer la teneur en inclusions non métalliques de l’acier

EN 10247
Détermination micrographique de la teneur en inclusions non métalliques des aciers à l’aide d’images types

EASY DATA SORTING

Take advantage of the most efficient data browser on the market. All detected inclusions can be sorted, filtered and validated within seconds allowing you to focus on critical data.

MAP OF ENTIRE SAMPLE

Localise et mappe les inclusions de l’ensemble de la surface d’échantillonnage, alignées verticalement ou horizontalement. Les champs les plus sales sont identifiés rapidement et les artéfacts peuvent être supprimés. Les opérateurs naviguent facilement d’un échantillon à l’autre.

TRACEABLE OBJECTS

Sélectionnez les inclusions et les artéfacts sur une carte de l’échantillon entier. Basculez entre cette vue de mappage et les objets sélectionnés pour les accepter, les reclasser ou les rejeter.

CLASSIFY OXYDES AND SULFIDES

Réglez le seuillage pour détecter avec précision les oxydes et les sulfures. Éliminez les artéfacts et les rayures.

FLOATING WORST FIELDS

Les champs les plus sales ASTM, ISO ou DIN sont identifiés automatiquement. Les champs les plus sales sont affichés sur l’exemple de carte à l’aide de couleurs correspondant aux types d’inclusion.

SAVE IMAGES OF WORST FIELD

Automatically export worst field .tiff images showing detection. This greatly saves time when creating reports for the ASTM E-45 Method A standard.

UNMOUNTED SAMPLES

Gagnez du temps sur la préparation des échantillons en insérant vos échantillons non montés (jusqu’à 24) directement dans un porte-échantillon magnétique personnalisé.

PLUS DE FONCTIONNALITÉS

DIFFÉRENTES COULÉES
Analysez jusqu’à six coulées avec six échantillons chacun au cours du même cycle.

ESTIMATION DE LA VALEUR EXTRÊME
Caractérisez statistiquement la distribution des plus grandes inclusions en utilisant les résultats d’un maximum de 4 tessais selon la norme ASTM E-2283.

OPTIMISATION DE L’IMAGE
Mise au point automatique, exposition automatique et correction d’ombrages automatique.

INCLUSIONS IMPORTANTES
Les inclusions importantes qui s’étendent sur plusieurs champs sont détectées et mesurées comme une seule inclusion.

ÉCHANTILLONS À PLAQUES MULTIPLES
Les interfaces entre les échantillons empilés sont ignorées.

RÉUTILISATION DES QUADRILLAGES D’ANALYSE
Gagnez du temps en plaçant les échantillons sur une plaque de platine magnétique et en réutilisant les quadrillages d’analyse précédemment enregistrés.

GÉNÉRATION DE RAPPORTS
Enregistrez les résultats dans de nombreux formats, notamment xls, txt, csv et ASCII pour le post-traitement.

ENREGISTRER LES IMAGES
Les images capturées au cours d’une analyse peuvent être enregistrées pour une utilisation ultérieure.

PRODUCT DETAILS

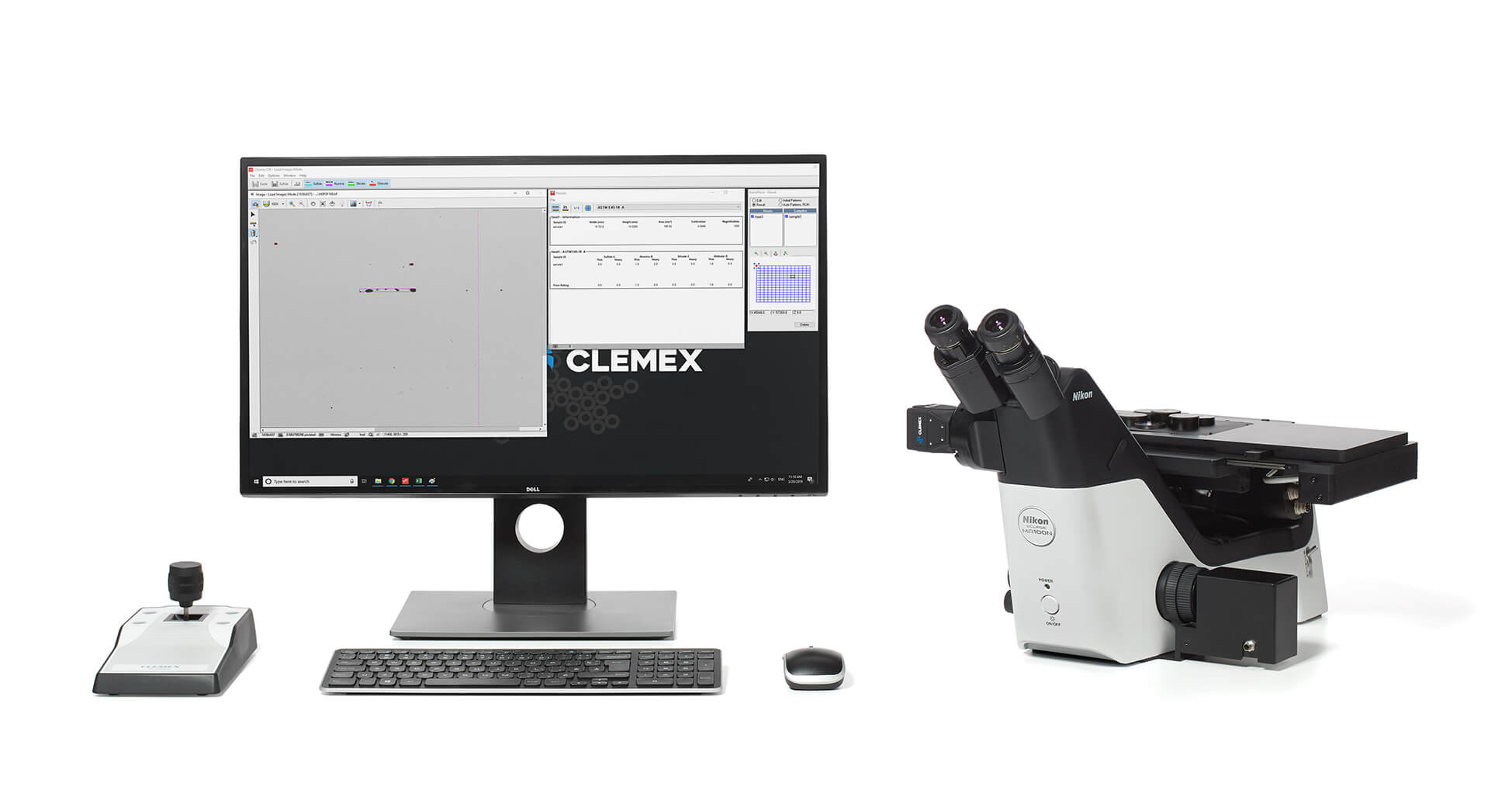

En général, un microscope Nikon inversé, une platine Märzhäuser motorisée et une caméra haute résolution sont sélectionnés pour répondre à vos besoins spécifiques en matière de mesure de la pollution inclusionnaire. Nous assurons une intégration transparente de tous les composants.

  • Analyse de vos besoins par un représentant technique
  • Configuration, réglage fin et étalonnage
  • Installation sur site et formation de votre équipe

Augmentez la productivité dans un laboratoire à haut débit grâce à un flux de travail très simple. L’opérateur suit une procédure en trois étapes pour obtenir des résultats reproductibles :

  • Positionner un échantillon sur la platine
  • Lancer une analyse sur l’échantillon
  • Examiner les données et exporter les résultats

MATÉRIEL ET
ACCESSOIRES



PORTE-ÉCHANTILLONS

Une large gamme de plaques de platine spécialement conçues pour les échantillons montés et non montés.

CAMÉRAS INDUSTRIELLES

Consultez les caractéristiques techniques de nos caméras USB haute qualité.

MICROSCOPES NIKON

Consultez les brochures de produit des microscopes inversés Eclipse MA200 ou MA100N.

PLATINES MOTORISÉES

Platines motorisées Märzhäuser de série SCAN pour divers microscopes inversés.

CONTRÔLEURS ET JOYSTICKS

Équipement de haute qualité Märzhäuser pour l’utilisation d’un système automatisé en toute simplicité.

Recommandées
Spécifications de l’ordinateur

Modèle informatique : Minitour Dell Optiplex 7080
Processeur : Intel Core i7-10700
Mémoire : 16GB 2666 MHz DDR4
Vidéo : Processeur graphique intégré Intel
Disque dur : 1 To
Carte d’interface réseau : Intégrée
Système d’exploitation : Windows 10 professionnel 64 bits
Microsoft Office : Famille et Petite entreprise 2019
