Korngrößenanalyse in Edelstahl

In diesem Beispiel wird mit Hilfe des Clemex Vision-Systems die Korngröße in Edelstahl bestimmt.

Abbildung 1. Originalbild mit 100-facher Vergrößerung.

Abbildung 2. Umrissanzeige der in rot binarisierten Körner vor der Messung.

ZWECK

Zeigt die Fähigkeit des Clemex Vision Bildanalysesystems, Körner zu diskriminieren, zu trennen und zu messen. Die verwendeten Methoden und Prozesse werden in dem unten verlinkten Bericht beschrieben. Klicken Sie einfach auf "PDF herunterladen".

ERGEBNISSE

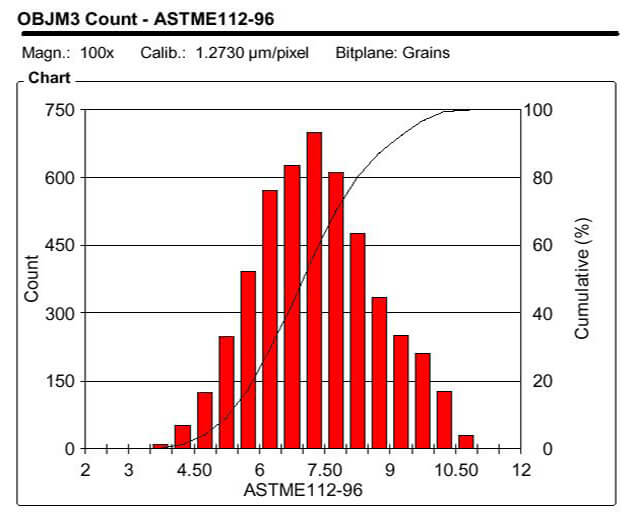

Es wurden ASTM E 112-Korngrößemessungen vorgenommen. Die Ergebnisse wurden für die Erstellung automatischer Statistiken und Diagramme zusammengefasst. Die abschließenden Ergebnisse können direkt über Clemex Vision ausgedruckt werden. Die Rohdaten sind mit ihren entsprechenden Objekten verknüpft und können in eine Excel-Datei exportiert werden. Bei der Analyse von Körnern ohne Kornzwillinge traten keine Probleme auf. Kornzwillinge wurden mittels halbautomatischem Prozess basierend auf der Heyn-Methode analysiert.
