Mean Linear Dendrite Spacing for Cast Alloys (MLDS)
Techniques de mesure du DAS précises et reproductibles pour les microstructures d’alliages par analyse d’images. Le MLDS (espacement linéaire moyen des dendrites) est une approche basée sur une routine d’analyse d’images qui détecte automatiquement les dendrites, superpose un ensemble de cercles concentriques et exporte les mesures des éléments interceptés.
Les méthodes préconfigurées de Clemex constituent la solution idéale pour démarrer votre analyse sans expérience préalable en logiciel d’analyse d’images — regardez la vidéo pour en savoir plus !

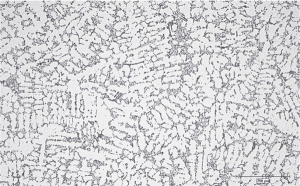

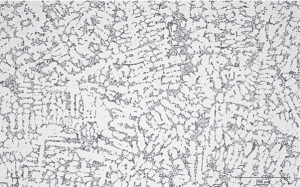

Précise, reproductible et cohérente
La nouvelle méthode automatisée de mesure de la finesse microstructurale par analyse d’images permet une augmentation de la collecte de données, une meilleure représentativité des mesures et une réduction du temps de mesure.

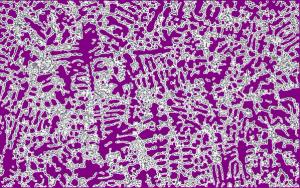

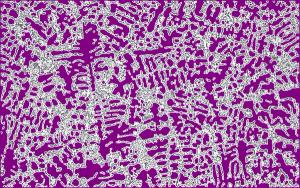

Augmentation de la collecte de données
MLDS est une approche basée sur une routine d’analyse d’images qui détecte automatiquement les dendrites, superpose un ensemble de cercles concentriques et exporte les mesures des éléments interceptés.

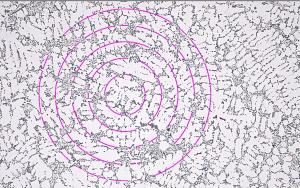

Meilleure représentation des mesures
Les cercles sont segmentés et mesurés de manière universelle, indépendamment des grossissements du microscope et des combinaisons de caméra. L’utilisation d’une routine unique pour différentes situations permet de réduire au minimum les erreurs opérateur.

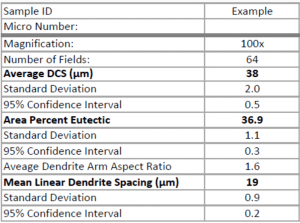

Temps de traitement des mesures réduit
La méthode automatisée a été démontrée comme étant 16 fois plus rapide que la méthode manuelle traditionnelle. De plus, l’augmentation de la collecte de données permet d’obtenir des résultats statistiquement significatifs.

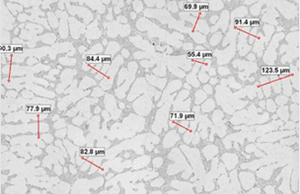

Méthode SDAS traditionnelle
Dans les alliages métalliques hypoeutectiques, comme les alliages de fonderie à base d’aluminium-silicium hypoeutectiques, la finesse a traditionnellement été quantifiée par la mesure de l’espacement entre les bras dendritiques secondaires (SDAS). La méthode SDAS manuelle consiste à capturer des images d’un échantillon et à annoter un certain nombre de bras dendritiques secondaires à l’aide d’outils de mesure directe. La distribution des longueurs de ces mesures manuelles est mise à jour instantanément dans le panneau de résultats du logiciel et peut être exportée pour un traitement ultérieur à l’aide d’une macro de la méthode des intercepts linéaires afin d’obtenir le DAS.
