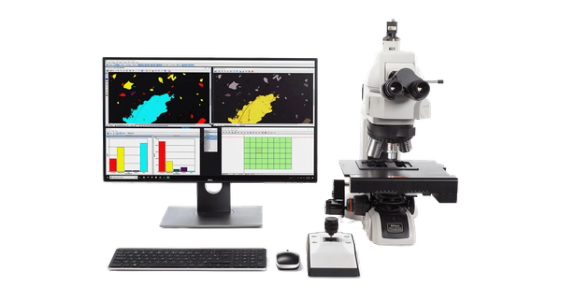

Module d’espacement des bras de dendrites (DAS)
L’espacement des bras de dendrites est l’un des indicateurs les plus utilisés de la finesse microstructurale des alliages métalliques coulés, et une façon bien établie de relier les conditions de solidification à la qualité finale du matériau. Le module d’espacement des bras de dendrites de Clemex prend en charge toute la gamme des approches de mesure, de l’annotation entièrement manuelle à la routine entièrement automatisée, afin que les laboratoires puissent choisir le niveau d’automatisation adapté à leur cadence et à leurs exigences de répétabilité.
Mesurez la finesse de votre espacement dendritique. Utilisez les routines DAS manuelle ou semi-automatique, ou passez à la méthode MLDS entièrement automatisée pour une alternative 16x plus rapide.
En action
Le module d’espacement des bras de dendrites en action
Flux d’analyse
Un flux de travail général pour l’espacement des bras de dendrites
Quel que soit le mode utilisé, la mesure de l’espacement des bras de dendrites dans Clemex Vision suit le même flux de travail sous-jacent ; seul le degré d’intervention de l’opérateur change.
Capturer / charger l’image
Une image de l’échantillon poli est capturée en direct au microscope, ou une image précédemment enregistrée est chargée, à un grossissement et un facteur de calibration connus.
Détecter les phases
La phase ou la matrice pertinente est isolée dans un plan binaire de référence, qui sert de base à l’identification des dendrites.
Tracer et mesurer
Selon le mode sélectionné, l’opérateur trace des lignes ou des intersections à la main ; les segmentations et les mesures sont ensuite automatisées.
Générer le rapport
Les résultats se mettent à jour instantanément dans le panneau de résultats et génèrent un rapport pour un traitement ou un partage ultérieur.
Modes d’analyse
Trois façons de mesurer l’espacement des bras de dendrites
Clemex Vision prend en charge trois modes d’analyse au sein du même module d’espacement des bras de dendrites, afin d’adapter le degré d’automatisation à la tâche à accomplir.
Mesure entièrement manuelle
L’opérateur capture l’image et mesure les bras de dendrites directement à l’aide des outils de mesure à l’écran, sans détection assistée. Cela offre un contrôle total, au détriment de la vitesse et de la cohérence entre opérateurs.
Routine DAS semi-automatique
La phase pertinente est binarisée pour guider l’opérateur, qui trace ou annote ensuite des lignes sur les bras de dendrites ou les intervalles entre cellules. La distribution des longueurs se met à jour instantanément dans le panneau de résultats et peut être exportée au moyen d’une macro de méthode d’interception linéaire.
Guidé par l’opérateurRoutine MLDS entièrement automatisée
Une routine d’analyse d’images détecte automatiquement les dendrites et superpose un ensemble de cercles concentriques, exportant les mesures des éléments chevauchés sans aucun tracé manuel.
Jusqu’à 16x plus rapideChoisir le mode d’analyse
Manuel vs. semi-automatique vs. automatisé
Au sein de la routine DAS, les modes manuel et semi-automatique s’adaptent tous deux à la disposition des bras de dendrites ou des cellules dans le champ de vision : les bras alignés sont mesurés par interception linéaire, tandis que les cellules équiaxes orientées de façon aléatoire sont mesurées par interception de cercles. Ce qui change entre les deux modes, c’est la part de ce processus que l’opérateur réalise à la main par rapport à celle que Clemex Vision effectue automatiquement. La routine MLDS entièrement automatisée supprime complètement le tracé manuel.
| 1 · Manuel (DAS) | 2 · Semi-automatique (DAS) | 3 · Automatisé (MLDS) | |
|---|---|---|---|
| Convient le mieux à | Des bras de dendrites alignés, ou des cellules orientées de façon aléatoire, quel que soit le contraste | Des bras de dendrites alignés, ou des cellules orientées de façon aléatoire, avec des limites nettes et un bon contraste de phase | Toute microstructure dendritique, quels que soient le grossissement et la caméra |
| Ce que l’opérateur trace | Les lignes et leurs intersections sur les bras de dendrites ou les cellules | Uniquement des lignes sur les bras alignés, ou uniquement des intersections sur les cellules détectées | Rien ; la détection et le placement des cercles sont automatiques |
| Ce qui est automatique | Uniquement les segmentations et les mesures finales | Les intersections, les segmentations et les mesures | La détection des dendrites, la superposition des cercles, les segmentations et les mesures |
| Base de mesure | Section de ligne ou espacement, à partir d’interceptions séparées manuellement | Espacement, largeur ou section d’arc, selon la disposition des bras ou des cellules | Interceptions de cercles concentriques, converties en espacement linéaire moyen des dendrites |
| Vitesse | La plus lente | Référence | Jusqu’à 16x plus rapide |
Ce qui est mesuré
Métriques calculées par le module DAS
Quel que soit le mode utilisé, le module construit un portrait statistique de la finesse dendritique à l’échelle de l’échantillon plutôt que de s’appuyer sur une seule mesure.
Statistiques de distribution
Espacement et dispersion
Espacement moyen
L’espacement moyen des bras de dendrites (ou intervalle entre cellules / espacement des cellules dendritiques) sur tous les éléments mesurés dans un champ.
Minimum et maximum
Les espacements mesurés les plus petits et les plus grands, utiles pour repérer les valeurs aberrantes ou les zones anormalement grossières.
Écart-type
Quantifie la constance de l’espacement à l’échelle de l’échantillon et d’un champ à l’autre.
Contexte microstructural
Phase et confiance
Pourcentage de surface de la phase
La proportion du champ occupée par l’eutectique, la matrice ou la phase dendritique, ce qui met en contexte les valeurs d’espacement.
Rapport de forme des bras de dendrites
Décrit l’élongation des bras de dendrites, complétant les données d’espacement par un indicateur de forme.
Intervalle de confiance à 95 %
Rapporté en regard de chaque statistique pour montrer à quel point le résultat est représentatif, en particulier à mesure que davantage de champs sont analysés.
Analyser plusieurs champs par échantillon, plutôt qu’un seul, produit un résultat statistiquement plus représentatif et un intervalle de confiance plus étroit, quel que soit le mode de mesure utilisé.
Exemples d’analyse d’espacement des bras de dendrites
Où le module DAS est utilisé
Micrographies réelles et rapports d’analyse issus du module d’espacement des bras de dendrites de Clemex Vision, couvrant les modes manuel, semi-automatique et automatisé.

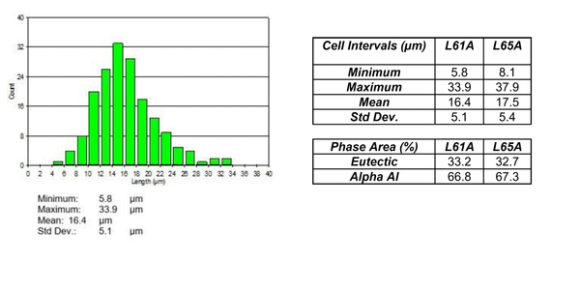

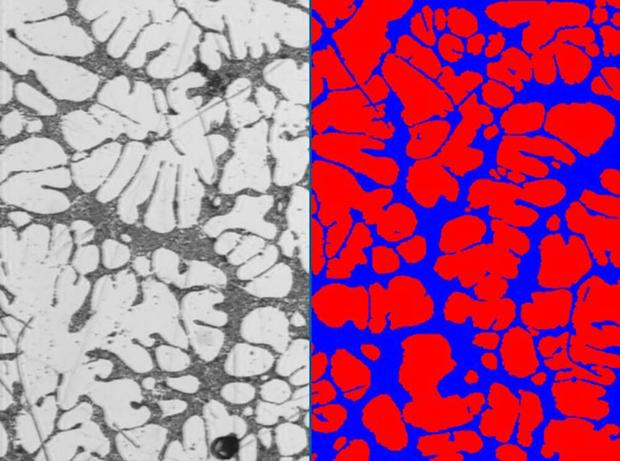

Alliage d’aluminium 357
Micrographie originale aux côtés de ses phases binarisées eutectique (bleu) et aluminium alpha (rouge), utilisées pour dériver les intervalles entre cellules dendritiques sur deux coulées du même alliage.

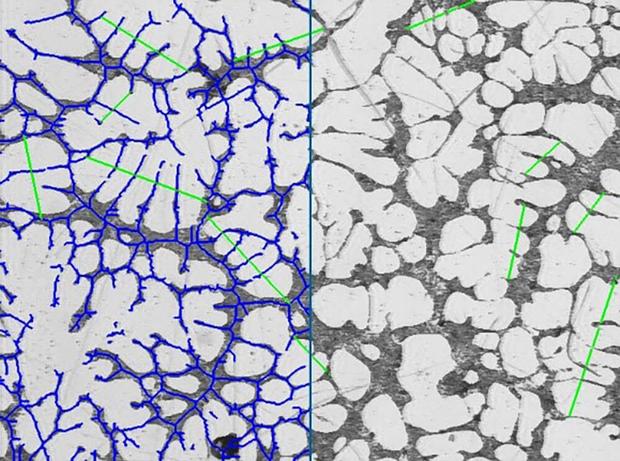

Alliage cuivre-plomb dendritique
La matrice de plomb est binarisée et l’opérateur trace des lignes droites à travers les bras de dendrites ; seuls les segments traversant la matrice sont conservés pour la mesure.
Alliage d’aluminium coulé
Les dendrites sont détectées automatiquement dans tout le champ, alimentant un calcul d’espacement linéaire moyen des dendrites sans aucun tracé manuel de lignes.
Foire aux questions
Qu’est-ce que l’espacement des bras de dendrites (DAS) et pourquoi est-ce important ?
Le DAS quantifie la finesse de la microstructure dendritique des alliages métalliques coulés. Un espacement plus fin est généralement associé à une solidification plus rapide et à de meilleures propriétés mécaniques, ce qui fait du DAS un indicateur de qualité clé dans les pièces coulées.
Quelle est la différence entre les modes manuel, semi-automatique et automatisé ?
Le mode manuel repose entièrement sur l’opérateur pour la capture et la mesure. Le mode semi-automatique (DAS) binarise la phase pertinente pour guider l’opérateur, qui trace ou annote ensuite des lignes sur les bras de dendrites. Le mode automatisé (MLDS) détecte les dendrites et superpose automatiquement des cercles concentriques, sans aucun tracé manuel.
Le mode MLDS automatisé est-il équivalent aux mesures DAS manuelles ?
Oui. Il a été démontré que le MLDS est équivalent aux valeurs DAS traditionnelles tout en étant jusqu’à 16 fois plus rapide et moins sujet à la subjectivité de l’opérateur, puisque la même routine est appliquée de façon cohérente, quel que soit l’utilisateur qui effectue l’analyse.
Le module fonctionne-t-il sur d’autres alliages que l’aluminium ?
Oui. Le même flux de travail et le même ensemble de modes de mesure s’appliquent aux alliages de fonderie hypoeutectiques, aux alliages antifriction dendritiques et à d’autres microstructures métalliques coulées où la finesse dendritique est un indicateur pertinent.
Pourquoi le poli de surface est-il important pour cette analyse ?
Une surface bien polie est essentielle pour minimiser l’influence des rayures lors de l’identification des limites des dendrites, dans chaque mode de mesure.
Combien de champs faut-il analyser par échantillon ?
Analyser plusieurs champs produit un résultat statistiquement plus représentatif et un intervalle de confiance plus étroit autour de l’espacement moyen, quel que soit le mode de mesure utilisé.
