ULTRARAPID
INCLUSION RATING



Clemex CIR helps quality control laboratories vastly improve their productivity by analyzing inclusions in steel with impressive speed, accuracy and repeatability. Very simple to operate, the inclusion rating software will allow you to reduce analysis time to less than 3 minutes for a 160 mm2 area with minimal user intervention.

ENHANCED REVIEWING CAPABILITIES

Improve your decision-making process by gaining insights into your data. With the latest version of Clemex CIR you can sort, filter and export measurements of each inclusion, thus obtaining meaningful details about your sample.



TYPES OF ANALYSIS

Our automated image analysis system is designed to detect the following inclusions and rate them according to most recognized standards: sulfides, aluminates, silicates, globular oxides, single globulars, borides, carbides, nitrides, and carbonitrides.



ASTM E45 Verfahren A, C, D, E
Standardprüfverfahren zur Bestimmung des Einschlussgehalts von Stahl

ISO 4967 Verfahren A, B
Stahl – Ermittlung des Gehalts an nicht-metallischen Einschlüssen – Mikroskopisches Verfahren mit Bildreihen

DIN 50602 Verfahren M, K
Metallographische Untersuchung; mikroskopische Untersuchung von Spezialstählen unter Verwendung von Bildreihen zur Bestimmung des Gehalts an nichtmetallischen Einschlüssen

JIS G 0555
Mikroskopisches Prüfverfahren für nichtmetallische Einschlüsse in Stahl

EN 10247
Metallographische Prüfung des Gehaltes nichtmetallischer Einschlüsse in Stählen mit Bildreihen

EASY DATA SORTING

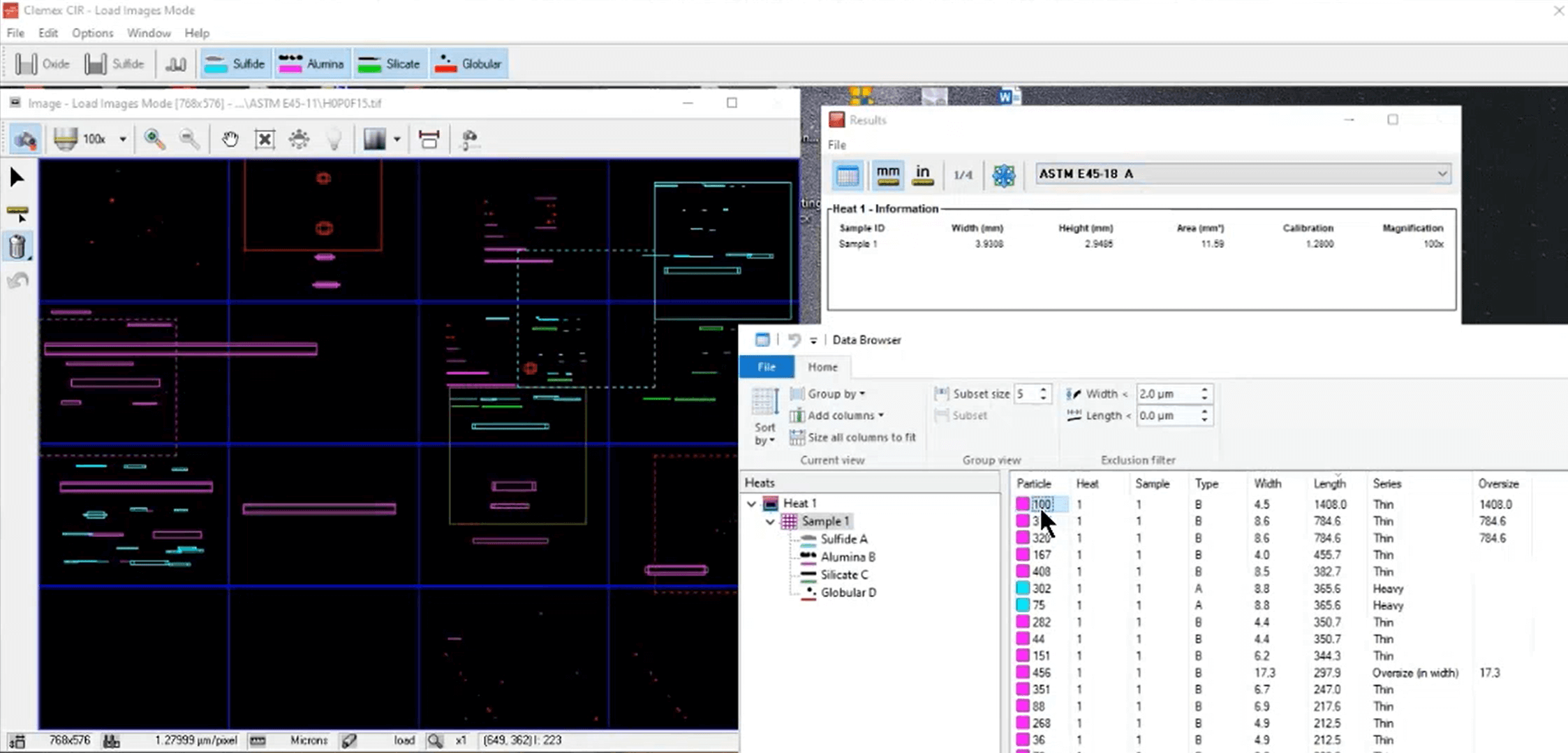

Take advantage of the most efficient data browser on the market. All detected inclusions can be sorted, filtered and validated within seconds allowing you to focus on critical data.

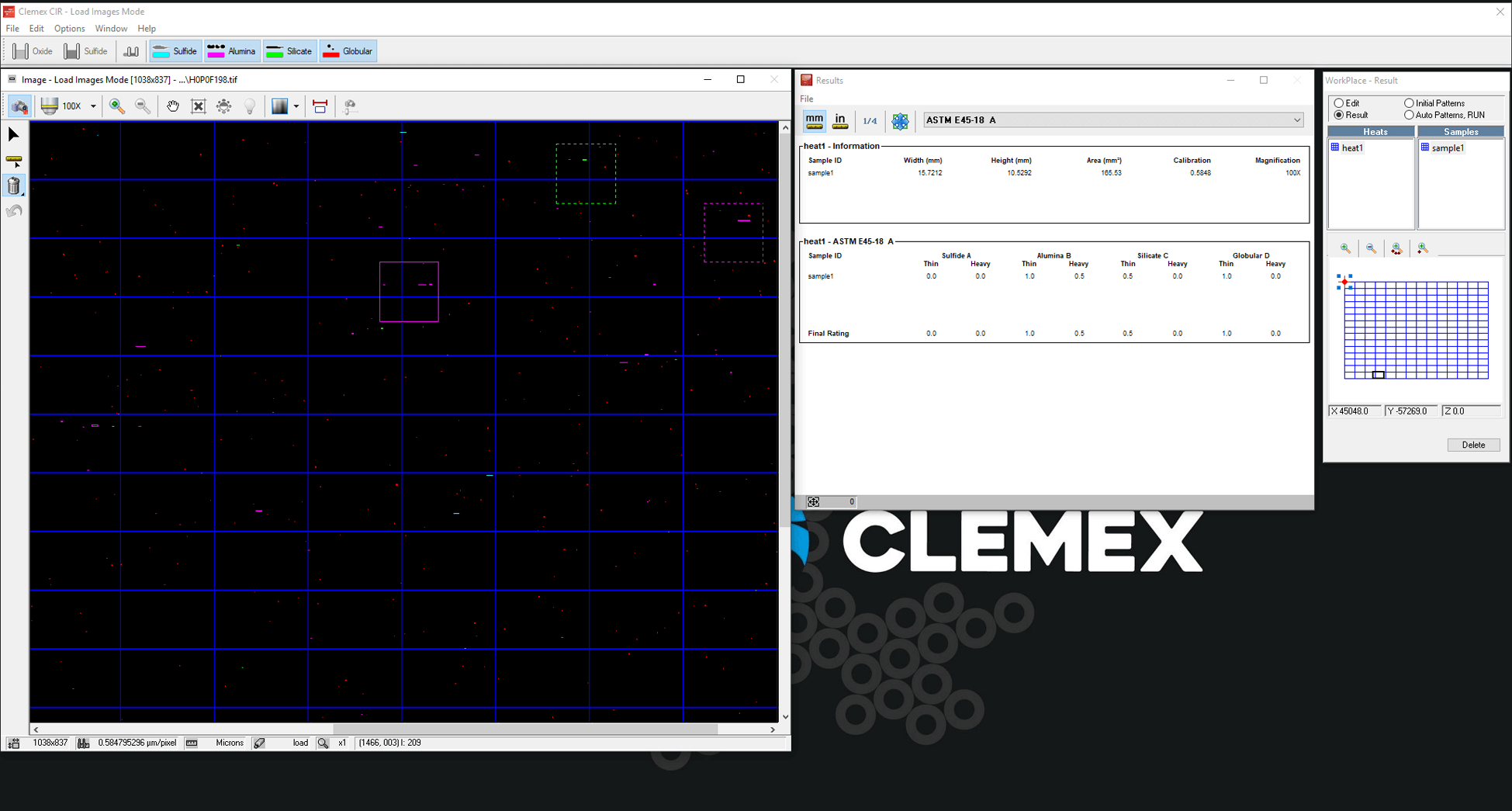

MAP OF ENTIRE SAMPLE

Lokalisiert und stellt Einschlüsse des gesamten Probenbereichs dar (vertikal oder horizontal ausgerichtet). Schlechtfelder werden schnell identifiziert und Artefakte können entfernt werden. Die Anwender können die Proben nacheinander ansehen.

TRACEABLE OBJECTS

Wählen Sie Einschlüsse und Artefakte aus der Darstellung der gesamten Probe aus. Wechseln Sie zwischen dieser Anzeige und den ausgewählten Objekten, um sie zu akzeptieren, neu zu klassifizieren oder zu verwerfen.

CLASSIFY OXYDES AND SULFIDES

Passen Sie den Schwellenwert an, um Oxyde und Sulfide genau zu erkennen. Eliminieren Sie feine Artefakte und Kratzer.

FLOATING WORST FIELDS

Schlechtfelder gemäß ASTM, ISO oder DIN werden automatisch erkannt und in der Probendarstellung in der Farbe der jeweiligen Einschlussart angezeigt.

SAVE IMAGES OF WORST FIELD

Automatically export worst field .tiff images showing detection. This greatly saves time when creating reports for the ASTM E-45 Method A standard.

UNMOUNTED SAMPLES

Zeitsparende Probenvorbereitung durch Einsetzen nicht eingesetzter Proben (bis zu 24) direkt in einen kundenspezifischen magnetischen Probenhalter.

WEITERE FUNKTIONEN

VERSCHIEDENE KATEGORIEN
Analyse von bis zu 6 Kategorien mit jeweils 6 Proben in einem Durchlauf.

SCHÄTZUNG VON EXTREMWERTEN
Statistische Charakterisierung der Verteilung der größten Einschlüsse unter Verwendung der Ergebnisse von bis zu 4 Versuchen gemäß ASTM E-2283.

BILDOPTIMIERUNG
Autofokus, automatische Belichtung und automatische Abschattungskorrektur.

GROSSE EINSCHLÜSSE
Lange Einschlüsse, die sich über mehrere Felder erstrecken, werden als ein Einschluss erkannt und gemessen.

PROBEN IN MEHREREN PLATTEN
Schnittstellen zwischen gestapelten Proben werden ignoriert.

MUSTER WIEDERVERWENDEN
Zeiteinsparung durch Wiederverwenden zuvor gespeicherte Muster für Proben auf einer magnetischen Tischplatte.

BERICHTERSTELLUNG
Speichern der Ergebnisse in vielen Formaten, einschließlich XLS, TXT, CSV und ASCII, zur Nachbearbeitung.

BILDSPEICHERUNG
Bilder, die während einer Analyse aufgenommen wurden, können zur weiteren Verwendung gespeichert werden.

PRODUCT DETAILS

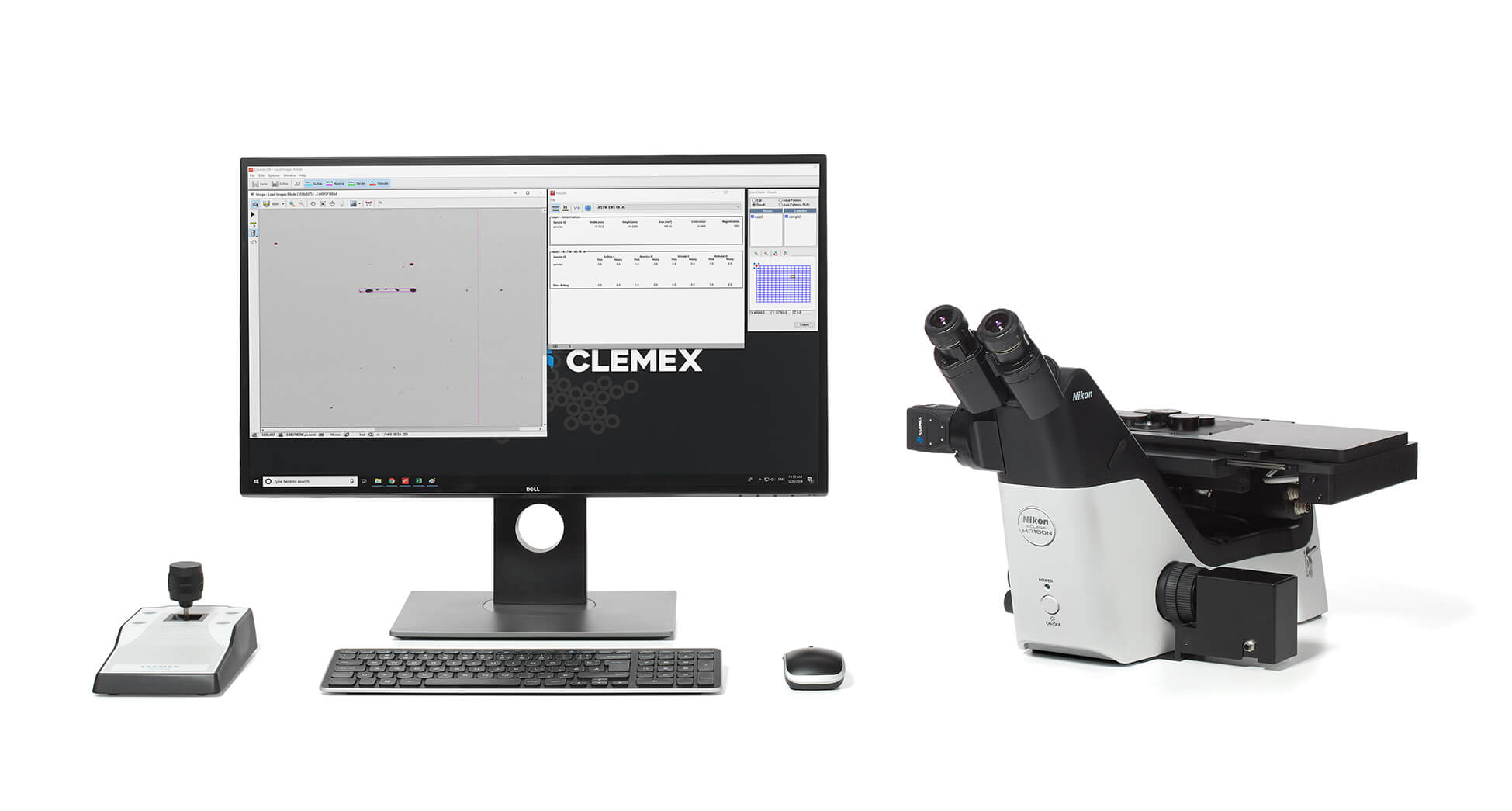

In der Regel werden ein inverses Nikon Mikroskop, ein motorischer Tisch von Märzhäuser und eine hochauflösende Kamera ausgewählt, um Ihren spezifischen Anforderungen an die Einschlussbestimmung gerecht zu werden. Wir gewährleisten eine nahtlose Integration aller Komponenten.

  • Analyse Ihrer Anforderungen durch einen Techniker
  • Konfiguration, Feinabstimmung und Kalibrierung
  • Installation und Schulung Ihres Teams vor Ort

Steigern Sie die Produktivität eines Labors mit hohem Probendurchsatz durch einen vereinfachten Arbeitsablauf. Nach nur drei Arbeitsschritten erhält der Anwender wiederholbare Ergebnisse:

  • Probe auf den Objektträger aufbringen
  • Analyse der Probe starten
  • Daten überprüfen und Ergebnisse exportieren

HARDWARE UND
ZUBEHÖR



PROBENHALTER

Eine große Auswahl an Tischplatten speziell für eingesetzte und nicht eingesetzte Proben.

INDUSTRIEKAMERAS

Sehen Sie sich die Produktspezifikationen unserer hochwertigen USB-Kameras an.

NIKON MIKROSKOPE

Sehen Sie sich die Produktbroschüren der inversen Mikroskope Eclipse MA200 oder MA10N an.

MOTORISCHE TISCHE

Motorische Tische der SCAN-Serie von Märzhäuser für die unterschiedlichsten Inversmikroskope.

STEUERUNGEN UND JOYSTICKS

Hochwertige Geräte von Märzhäuser zur einfachen Bedienung automatisierter Systeme.

Empfohlene
PC-Spezifikationen

Computermodell: Dell Optiplex 7080 Minitower
Prozessor: Intel Core i7-10700
RAM: 16GB 2666MHz DDR4
Video: Intel Integrated Graphics
Festplatte: 1 TB
Netzwerkschnittstellenkarte: Integriert
Betriebssystem: Windows 10 64bit Professional
Microsoft Office: Home and Business 2019
