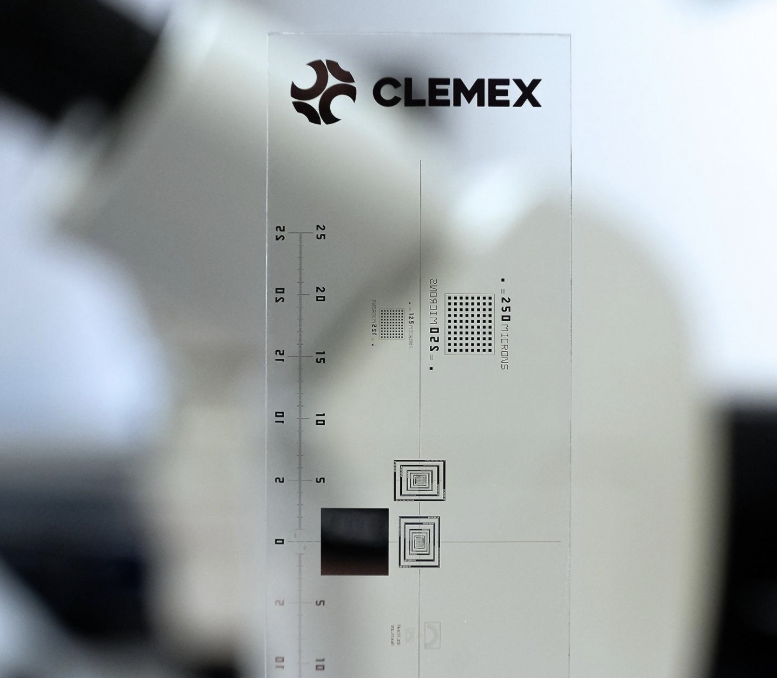

Micromètre de platine de microscope
Conçue pour l’étalonnage automatique et la correction d’ombrage, la lame micrométrique de platine Clemex est fournie avec un certificat traçable NIST. L’étalonnage de votre système d’analyse d’image avec le micromètre de platine approprié garantit des résultats précis. Ce micromètre de platine peut être utilisé pour l’étalonnage de tout duromètre ou microscope, en lumière transmise ou réfléchie.
Matrice de distorsion
Matrice de carrés de 250 microns utilisée pour la vérification des distorsions optiques.
Rectangles imbriqués
Rectangles imbriqués de tailles traçables NIST utilisés lors de l’étalonnage pour la position horizontale ou verticale de la règle.
Échelle linéaire et cercle de 1 mm
Échelle linéaire de 50 mm sur l’axe des X avec des divisions de 100 microns. Comprend un cercle de 1 mm divisé en 100 graduations. Idéale pour l’étalonnage des faibles grossissements.
Code-barres de série
Code-barres de série permettant de retrouver la valeur étalonnée dans le certificat. Le code-barres est détecté lors de l’étalonnage automatique.
Caractéristiques clés

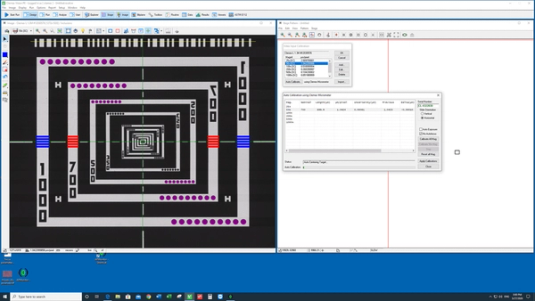

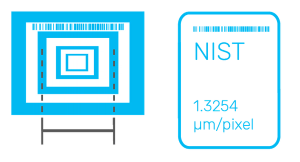

Étalonnage automatique
Le logiciel Clemex détecte automatiquement une série de rectangles concentriques. Le code-barres présent sur le micromètre de platine ainsi que les valeurs du certificat NIST associé sont utilisés pour attribuer une valeur d’étalonnage précise à chaque grossissement du microscope, sans aucune intervention de l’utilisateur. Cette procédure peut être facilement réalisée avant chaque session d’analyse.

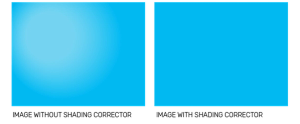

Miroir pour correction d’ombrage
Le logiciel Clemex intègre un outil permettant de compenser les variations d’éclairage sous microscope, rendant la détection et la mesure des caractéristiques d’un échantillon encore plus précises. La surface miroir du micromètre de platine peut être utilisée pour le réglage du correcteur d’ombrage.
Valeurs d’étalonnage dans la piste d’audit
Les valeurs d’étalonnage sont enregistrées avec le nom de l’utilisateur ainsi que la date et l’heure de l’analyse, permettant la traçabilité des interactions spécifiques dans la piste d’audit du module conforme à la norme 21 CFR Part 11.
Autres caractéristiques
-
NIST traçable
-
Certificat NIST en version papier inclus
-
Permet d’établir la parfocalité sur un microscope motorisé
-
Validation des distorsions optiques
-
Règle de haute précision avec divisions au 1/100 mm
-
Permet la vérification automatique des tolérances avant chaque test
À quoi sert un micromètre de platine?
Un micromètre de platine est une lame de référence de précision utilisée pour étalonner le grossissement d’un microscope ou d’un système d’analyse d’images, afin que les mesures à l’écran correspondent à des dimensions réelles et traçables.
Pourquoi un microscope ou un système d’analyse d’images doit-il être étalonné?
L’étalonnage relie les pixels de l’image à une échelle physique connue à chaque grossissement. Sans lui, des mesures comme la grosseur de grain, l’épaisseur de couche ou la taille des particules ne peuvent être ni précises ni reproductibles.
Le micromètre de platine Clemex est-il traçable NIST?
Oui. Chaque micromètre de platine Clemex est traçable NIST et est fourni avec un rapport d’étalonnage, ce qui permet de relier vos mesures à un standard de référence reconnu.
Combien de temps prend l’étalonnage?
Avec le logiciel Clemex et un microscope équipé d’une tourelle motorisée, l’étalonnage de quatre objectifs prend environ 40 secondes, et la procédure peut être exécutée avant chaque session d’analyse.
Peut-il étalonner n’importe quel microscope ou duromètre?
Oui. Le micromètre de platine peut être utilisé pour étalonner n’importe quel microscope ou duromètre, en lumière transmise ou réfléchie.
Prend-il en charge les environnements 21 CFR Part 11?
Oui. Les valeurs d’étalonnage sont enregistrées avec le nom de l’utilisateur, la date et l’heure, offrant la traçabilité requise par la piste d’audit du module 21 CFR Part 11.
Étalonnage des systèmes d’analyse d’image
Étalonnage automatique
Le logiciel Clemex et le micromètre de platine facilitent la réalisation d’un étalonnage périodique par les techniciens de laboratoire, conformément aux politiques internes ou aux normes industrielles telles que 21 CFR Part 11. Le micromètre de platine permet un étalonnage fiable et automatique avec le logiciel Clemex, que l’équipement soit motorisé ou non. Un microscope équipé d’une tourelle motorisée peut être calibré en environ 40 secondes pour quatre objectifs.

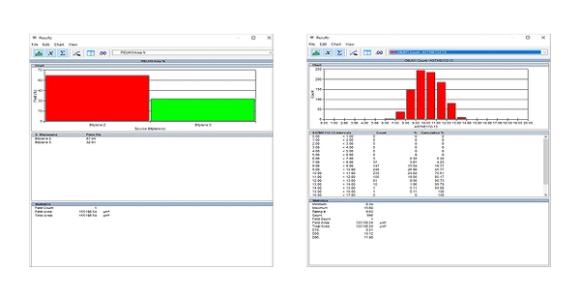

Rapport d’étalonnage
L’étalonnage de chaque micromètre de platine est réalisé sur un système Clemex calibré selon les références NIST, permettant une traçabilité jusqu’au standard NIST de référence. Nos micromètres sérialisés sont soigneusement étalonnés et sont fournis avec un rapport d’étalonnage électronique ou papier émis par Clemex.
