Contamination particulaire des fluides hydrauliques selon ISO 4406 / ISO 4407
La contamination particulaire est la principale cause de défaillance des systèmes hydrauliques, d'usure des valves et d'endommagement prématuré des pompes. Pourtant, le suivi précis de la contamination repose encore sur un comptage manuel et fastidieux des particules au microscope — un procédé lent, dépendant de l'opérateur, sujet aux erreurs de fatigue et à une classification subjective. Le module ISO 4406/4407 de Clemex automatise entièrement cette tâche : les particules sont détectées, mesurées et classées sur les filtres à membrane de façon automatique, produisant un code de propreté conforme en quelques minutes, avec une traçabilité complète et l'identification des fibres exigée par la norme.
Cessez de compter les particules à la main. Clemex vous donne un code de propreté ISO en quelques minutes — sans fatigue de l'analyste et avec une traçabilité complète des données.
Télécharger un exemple de rapport d'analyse ISO 4406/4407
Flux d'analyse
De l'acquisition d'images au rapport conforme
Clemex s'intègre à votre flux de travail existant fondé sur la méthode microscopique ISO 4407, en automatisant les étapes de comptage, de classification et de génération de rapport qui exigent traditionnellement un analyste qualifié à l'oculaire.
Acquérir / charger les images
Acquérez les images directement depuis le microscope ou chargez des images existantes d'échantillons de filtre issus du filtrat sur membrane.
Détection des particules
Clemex détecte et segmente chaque particule et fibre visible sur le filtre à membrane, sur toute la plage de tailles.
Analyse des particules selon ISO 4406/4407
Chaque particule est mesurée et classée dans les canaux ≥ 4 µm, ≥ 6 µm et ≥ 14 µm. Les fibres sont identifiées selon les critères ISO 4407.
Générer le rapport et le code de propreté ISO
Les comptages sont normalisés par mL, les numéros de code attribués, puis le code de propreté ISO et le rapport conforme sont générés.
Résultats de mesure
ISO 4406 — Comptage des particules et numéros de code
Clemex rapporte tous les paramètres exigés par ISO 4406. Le module fonctionne avec une illumination en lumière incidente à 100× et une calibration de 1,0 µm/pixel, couvrant automatiquement les canaux de taille normalisés.
Trois canaux de taille (≥ 4, ≥ 6, ≥ 14 µm)
Chaque particule est comptée et répartie dans les trois canaux ISO 4406 : ≥ 6 µm est le canal principal pour les spécifications de propreté hydraulique, et ≥ 14 µm le canal essentiel pour la prédiction de l'usure des composants.
Comptage normalisé par mL
Les comptages bruts sur la zone balayée sont extrapolés à l'ensemble du filtre et normalisés au volume d'échantillon (par mL) pour chacun des trois canaux de taille.
Numéro de code (par canal)
Le numéro de code logarithmique ISO 4406 est dérivé automatiquement du comptage par mL pour chaque canal — sans recherche manuelle.
Code de propreté final
Le code ISO 4406 en trois parties, combinant les numéros de code des canaux ≥ 4 µm, ≥ 6 µm et ≥ 14 µm, est calculé et imprimé automatiquement.
Particules estimées (filtre entier)
Comptage de la zone balayée projeté sur toute la surface de filtration effective, pour chaque canal de taille.
Référence du comptage à blanc
Comptage de particules de fond issu d'une membrane témoin vierge, saisi manuellement ou lié à un fichier de référence exporté.
Résultats de mesure
ISO 4407 — Fibres, plus grande particule et métadonnées de balayage
Au-delà du code de propreté, le rapport documente les fibres, la particule du pire cas et la traçabilité complète du balayage, comme l'exige la méthode microscopique ISO 4407.
Comptage des fibres
Les fibres sont détectées et comptées séparément des particules. Définies comme des éléments de plus de 100 µm de longueur avec un ratio String Length / String Width supérieur à 10.
Plus grande particule : dimension et nature
La dimension maximale en microns du plus grand élément de la membrane, classé en Particule ou Fibre — requise pour caractériser la contamination dans le pire cas.
Vue cartographiée (> 200 µm)
Carte spatiale de toutes les particules et fibres dépassant 200 µm, localisant les événements de contamination les plus importants sur la membrane.
Surface couverte et ratio
Surface totale de la membrane imagée par le balayage à platine motorisée (mm²) et rapport entre la surface couverte et la surface de filtration effective, confirmant l'exhaustivité du balayage.
Nombre de champs
Nombre de champs d'image individuels acquis durant le balayage (16 champs dans la configuration standard).

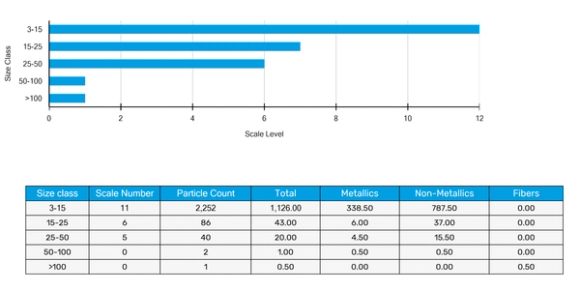

Distribution de longueur des particules
Histogramme du comptage des particules par catégorie de longueur, offrant un aperçu visuel de la sévérité de la contamination sur toute la plage de tailles.
Capacités du module
Conçu pour le contrôle de propreté des fluides industriels
Chaque fonction du module ISO 4406/4407 est pensée pour les besoins concrets des laboratoires et des équipes de maintenance qui réalisent l'analyse de la contamination des fluides hydrauliques.
Balayage de membrane entièrement automatisé
L'intégration d'une platine motorisée balaie toute la surface de filtration effective selon une trame définie. La surface couverte, le ratio de couverture et le nombre de champs sont tous consignés pour chaque analyse, pour la traçabilité.
Comptage ISO 4406 sur trois canaux
Les particules sont comptées et réparties simultanément dans les trois canaux de taille ISO 4406 (≥ 4 µm, ≥ 6 µm, ≥ 14 µm). Les numéros de code et le code final en trois parties sont calculés automatiquement.
Détection des fibres selon ISO 4407
La routine Vision identifie automatiquement les fibres à l'aide d'un ratio String Length / String Width équivalent à la définition ISO 4407 (> 100 µm, L/l > 10). Le comptage des fibres est rapporté séparément du comptage des particules.
Détection et cartographie de la plus grande particule
Le module identifie et rapporte le plus grand élément présent sur la membrane (dimension maximale en µm, nature : particule ou fibre). Une carte spatiale de tous les éléments > 200 µm figure dans chaque rapport.
Rapport de conformité traçable
Chaque rapport comprend l'identifiant de l'échantillon, la date et l'heure, l'analyste, les paramètres de l'instrument, les comptages par canal, les totaux extrapolés, les numéros de code, le code ISO final, les données de la plus grande particule, le comptage des fibres, l'histogramme et la vue cartographiée — dans un seul PDF verrouillé.
Dédié aux laboratoires de production et de contrôle qualité
Conçu pour les environnements de production et les laboratoires de contrôle qualité réalisant un suivi de routine de la propreté des fluides hydrauliques. Il s'intègre aux flux de travail existants, prend en charge un débit d'échantillons élevé avec une intervention minimale de l'analyste, et fournit des résultats constants et reproductibles d'une équipe à l'autre.
Foire aux questions
Quelle est la différence entre ISO 4406 et ISO 4407, et comment Clemex gère-t-il les deux ?
ISO 4406 est la norme de classification : elle définit le système de code en trois parties (numéros de code) utilisé pour exprimer la propreté d'un fluide (p. ex. 20/18/15). ISO 4407 est la norme de méthode d'essai : elle définit la procédure microscopique de filtration sur membrane utilisée pour compter les particules et en déduire le code ISO 4406. Clemex automatise la méthode de comptage ISO 4407 et calcule et rapporte automatiquement le code de propreté ISO 4406 en sortie : les deux normes sont donc traitées par une seule analyse.
Une seule analyse, les deux normes traitées.
Comment la méthode microscopique Clemex se compare-t-elle aux compteurs automatiques de particules (APC) ?
Les compteurs automatiques de particules utilisent l'obscuration de la lumière (light obscuration, LO) et sont rapides pour les fluides propres et transparents. Cependant, la LO n'est pas fiable pour les fluides foncés ou opaques, les échantillons contaminés à l'eau, les fluides émulsionnés et les échantillons contenant des bulles d'air — tous courants dans les systèmes hydrauliques industriels. La méthode microscopique ISO 4407 n'est pas affectée par ces interférences. C'est aussi la méthode de choix lorsque la forme, la morphologie et l'identification des fibres sont nécessaires en plus du comptage. Clemex automatise la méthode microscopique, offrant la précision et la flexibilité du comptage manuel avec la rapidité et la traçabilité de l'analyse automatisée.
Le comptage microscopique fonctionne là où les APC échouent.
Quel grossissement et quelle taille de pores utiliser ?
ISO 4407 spécifie un examen à un grossissement effectif de 100× (illumination en lumière incidente) avec une taille de pores de membrane de 1 µm par défaut. C'est la configuration utilisée par Clemex par défaut, avec une calibration de 1,0 µm/pixel. À noter que le comptage ISO 4406 commence en pratique à 4 µm dans le code standard à trois canaux. Si une résolution inférieure à 4 µm est requise, un coupleur 2× peut être ajouté au trajet optique pour augmenter la résolution en pixels.
100×, pores de 1 µm — la configuration par défaut d'ISO 4407.
Comment les fibres sont-elles classées et comptées ?
ISO 4407 définit les fibres comme des éléments de plus de 100 µm de longueur dont le ratio Longueur/Largeur est supérieur à 10. La routine Vision de Clemex applique ce critère au moyen d'un ratio String Length / String Width, fonctionnellement équivalent. Les fibres sont détectées, mesurées et comptées séparément des particules ; leur comptage apparaît dans une colonne dédiée du rapport d'analyse. Si vous devez ajuster le seuil de ratio pour une application précise, cela peut être modifié dans la configuration de la routine. Toute modification de ce type devrait être consignée dans vos enregistrements de méthode.
Fibres comptées séparément, selon les critères ISO 4407.
Combien de temps prend une analyse de membrane ISO 4407 type comparée au comptage manuel ?
Le comptage manuel d'une membrane à l'oculaire prend généralement de 20 à 60 minutes selon la charge de contamination et l'expérience de l'analyste, la précision diminuant à mesure que la fatigue s'installe. Clemex réalise le balayage et le comptage automatisés complets en 8 à 15 minutes environ par membrane. Comme le résultat est généré sans temps d'analyste à l'oculaire, celui-ci est libre pour d'autres tâches pendant que le système fonctionne. Pour les laboratoires testant plusieurs échantillons par jour, les gains de temps et de constance se cumulent de façon significative.
8 à 15 minutes en automatisé contre 20 à 60 minutes en manuel, sans fatigue.
Prêt à automatiser vos essais de propreté des fluides hydrauliques ISO 4406/4407 ?
Parlez à un spécialiste Clemex et voyez le module fonctionner sur des images de membrane représentatives. Démonstration sur site disponible.
